آرماتوربندی ساختمان | راهنمای جامع اجرا، ضوابط آییننامهای و اشتباهات رایج
آرماتوربندی ساختمان یکی از حیاتیترین مراحل اجرای سازههای بتنی است که مستقیماً بر ایمنی، دوام و عملکرد سازه در برابر بارهای ثقلی و جانبی تأثیر میگذارد. بتن بهتنهایی مقاومت فشاری بالایی دارد، اما در برابر کشش، خمش و برش ضعیف است؛ به همین دلیل استفاده از آرماتور (میلگرد آجدار) بهعنوان عنصر مقاوم کششی، بخش جداییناپذیر سازههای بتنی محسوب میشود.
در این مقاله جامع از «سازه آزمون فولاد» تلاش کردهایم آرماتوربندی ساختمان را از سطح دانشجویی تا دیدگاه مهندس ناظر و طراح بررسی کنیم؛ بهگونهای که هم برای یادگیری مفاهیم پایه مناسب باشد و هم بهعنوان یک مرجع اجرایی و آییننامهای مورد استفاده قرار گیرد.
آرماتوربندی ساختمان چیست؟ (تعریف دقیق و کاربردی)
آرماتوربندی ساختمان فرآیندی است که در آن میلگردهای فولادی طبق نقشههای سازهای، با آرایش مشخص و فاصلههای استاندارد، بهوسیله سیم آرماتوربندی یا اتصالات مکانیکی به یکدیگر متصل میشوند تا پیش از بتنریزی، یک اسکلت مقاوم فولادی درون بتن ایجاد شود
این شبکه آرماتوری:
• مقاومت کششی بتن را افزایش میدهد
• از ترکخوردگی و شکست زودهنگام جلوگیری میکند
• نقش کلیدی در تحمل نیروهای زلزله دارد
به بیان ساده، بدون آرماتوربندی اصولی، بتن یک ماده شکننده و پرخطر خواهد بود
تفاوت میلگرد و آرماتور در سازههای بتنی
یکی از سوالات رایج دانشجویان و حتی مهندسان تازهکار، تفاوت بین میلگرد و آرماتور است
تعریف مفهومی
• میلگرد: محصول فولادی با سطح مقطع دایرهای که بهصورت ساده یا آجدار تولید میشود
• آرماتور: میلگردی است که در سازه بتنی بهکار رفته و وظیفه تحمل نیروهای کششی و خمشی را بر عهده دارد
جدول مقایسه میلگرد و آرماتور
| آرماتور | میلگرد | معیار |
| میلگرد استفادهشده در بتن | محصول فولادی | تعریف |
| تقویت بتن | خام | کاربرد |
| معمولاً آجدار | ساده یا آجدار | نوع سطح |
| تحمل نیروهای کششی | ندارد | نقش سازهای |
نتیجه مهم:
هر آرماتور، میلگرد است؛ اما هر میلگردی الزاماً آرماتور نیست
انواع میلگرد مورد استفاده در آرماتوربندی ساختمان
انتخاب نوع میلگرد تأثیر مستقیمی بر رفتار سازه دارد. مهمترین دستهبندیها عبارتاند از:
1. میلگرد ساده و آجدار
• میلگرد ساده (A1):
شکلپذیری بالا، چسبندگی کم – بیشتر در ساخت خاموت یا قطعات غیرسازهای
• میلگرد آجدار (A2، A3، A4):
چسبندگی بالا با بتن – مناسب تیر، ستون، فونداسیون و دال
2. میلگرد از نظر روش تولید
• شاخهای: طول ثابت (معمولاً 12 متر) – مناسب پروژههای ساختمانی
• کلاف (صنعتی): انعطافپذیر – مناسب خاموتزنی و پروژههای بزرگ
3. میلگرد پیشتنیده
در این روش، میلگرد قبل از بتنریزی تحت کشش قرار میگیرد تا:
• ترکخوردگی کاهش یابد
• دهانههای بزرگتری اجرا شود
کاربرد: پلها، پارکینگها، سقفهای خاص
نقشه آرماتوربندی ساختمان و نحوه خواندن آن
نقشه آرماتوربندی، یکی از مهمترین اسناد اجرایی پروژه است که توسط مهندس طراح تهیه و به تأیید نظام مهندسی میرسد
اطلاعات کلیدی نقشه آرماتوربندی:
• قطر و نوع میلگردها
• فاصله آرماتورها
• کاور بتن
• نوع و فاصله خاموتها
• طول مهاری و اورلپ
• محل آرماتورهای انتظار
بیتوجهی به نقشه آرماتوربندی، یکی از اصلیترین دلایل رد شدن سازه در نظارت است
مراحل اجرای آرماتوربندی ساختمان (چکلیست اجرایی)
1. بررسی نقشهها
• تطابق نقشه سازه با معماری
• بررسی سایز و تعداد میلگردها
2. تأمین میلگرد استاندارد
• مطابق استاندارد ملی ایران 3132
• بدون زنگزدگی، ترک یا تابخوردگی
3. برش و خمکاری میلگرد
• بر اساس شعاع خم مجاز
• بدون ایجاد ترک در ناحیه خم
4. چیدن و بستن آرماتورها
• رعایت فاصلهها
• استفاده از اسپیسر برای کاور بتن
5. کنترل نهایی قبل از بتنریزی
• کنترل خاموتها
• کنترل اتصالات
• تأیید مهندس ناظر
ضوابط آییننامهای مهم در آرماتوربندی (مبحث نهم)
برخی از نکات کلیدی آییننامهای که معمولاً نادیده گرفته میشوند:
• حداقل کاور بتن در فونداسیون: ۷ سانتیمتر
• حداقل فاصله آزاد بین میلگردها:
بزرگتر از قطر میلگرد یا ۲.۵ سانتیمتر
• کاهش فاصله خاموت در ناحیه بحرانی ستونها
• ممنوعیت جوشکاری میلگرد A3 بدون مجوز طراح
رعایت این موارد، مستقیماً در عملکرد لرزهای سازه اثر دارد
آرماتوربندی بخشهای مختلف ساختمان

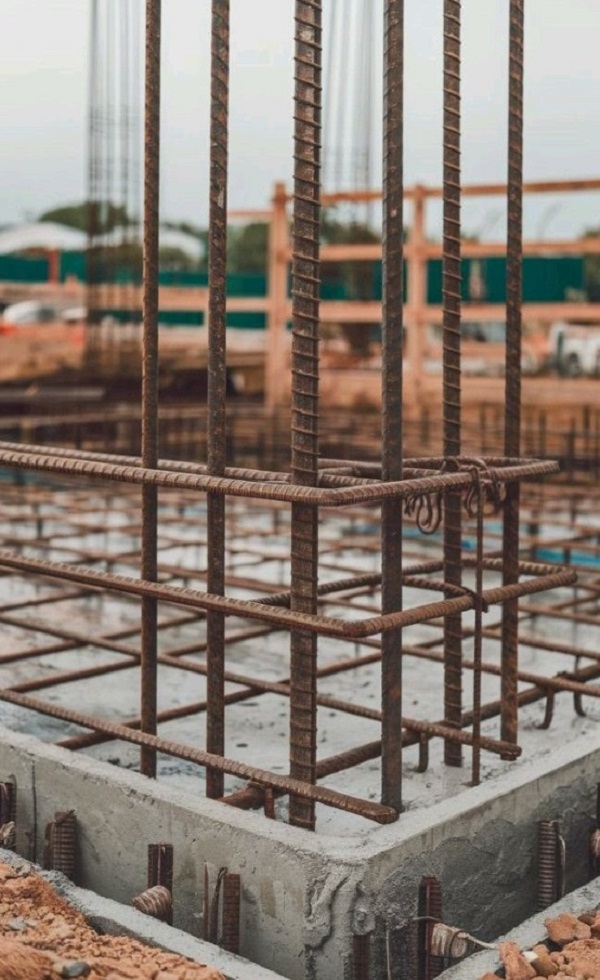

آرماتوربندی فونداسیون
• پایه انتقال بار کل سازه
• رعایت کاور و فاصله آرماتورها حیاتی است
آرماتوربندی ستون
• نقش اصلی در تحمل بار محوری و زلزله
• خاموتگذاری صحیح = جان انسانها
آرماتوربندی تیر و دال
• کنترل خیز و ترکخوردگی
• رعایت طول مهاری آرماتورهای کششی
آرماتوربندی دیوار برشی
• تأمین مقاومت جانبی
• حساس به جزئیات اجرایی
اشتباهات رایج آرماتوربندی (از دید مهندس ناظر)
•عدم استفاده از اسپیسر
• فاصله زیاد خاموتها
• اورلپ کوتاهتر از مقدار مجاز
• اجرای آرماتور بدون توجه به نقشه
۹۰٪ مشکلات سازهای از همین اشتباهات ساده شروع میشوند
قیمت آرماتوربندی ساختمان و عوامل مؤثر
عوامل اصلی:
• نوع و سایز میلگرد
• حجم مصرف
• پیچیدگی نقشه
• روش اتصال (اورلپ یا کوپلر)
• دستمزد نیروی متخصص
جمعبندی نهایی
آرماتوربندی ساختمان فقط یک عملیات اجرایی ساده نیست؛ بلکه ترکیبی از دانش مهندسی، تجربه کارگاهی و رعایت دقیق آییننامهها است. اجرای اصولی آرماتوربندی، تضمینکننده ایمنی، دوام و عملکرد سازه در طول عمر مفید آن خواهد بود.
اگر هدف شما ساخت سازهای ایمن و حرفهای است، آرماتوربندی را جدی بگیرید؛ چون بتن خوب بدون آرماتوربندی صحیح، خطرناک است

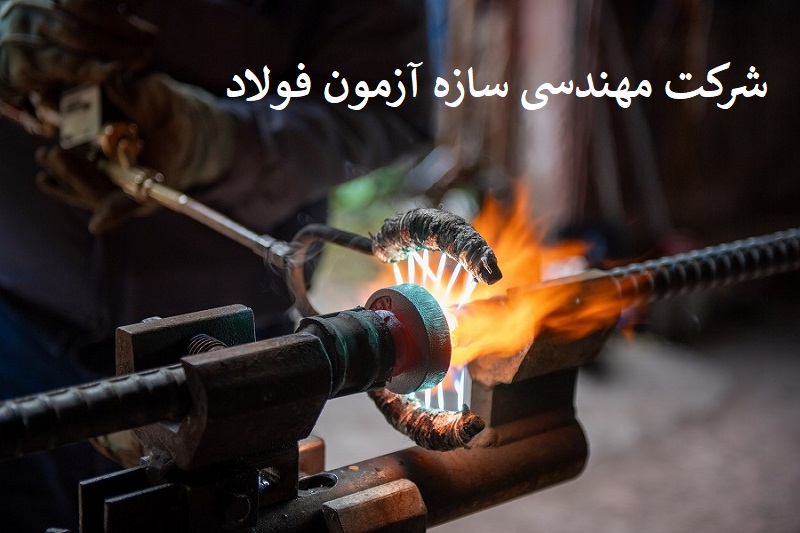

نقش اتصال فورجینگ (جوش سر به سر میلگرد) در افزایش کیفیت آرماتوربندی
یکی از روشهای پیشرفته و مهندسیشده برای اتصال میلگردها در آرماتوربندی ساختمان، اتصال فورجینگ یا جوش سر به سر میلگرد است. در این روش، دو سر میلگرد تحت حرارت کنترلشده و فشار مکانیکی به یکدیگر متصل میشوند و یک اتصال یکپارچه با مقاومت نزدیک به خود میلگرد ایجاد میگردد. استفاده از فورجینگ باعث حذف طول اورلپ، کاهش تراکم آرماتورها، بهبود بتنریزی و افزایش کیفیت سازه بهویژه در ستونها، دیوارهای برشی و سازههای بلندمرتبه میشود. از دید مهندسی و نظارتی، اتصال فورجینگ در صورت اجرای صحیح و کنترلشده، یکی از مطمئنترین و استانداردترین روشهای اتصال میلگرد محسوب میشود و به همین دلیل در پروژههای حرفهای و حساس، بهعنوان گزینهای برتر نسبت به اتصال سنتی اورلپ توصیه میگردد
