راهنمای تخصصی و ضوابط و دستورالعمل انجام مراحل جوشکاری فورجینگ سر به سر میلگرد
دستورالعمل فنی و مراحل اجرایی مطابق استاندارد ملی و الزامات انجمن صنفی جوشکاران فورجینگ سر به سر میلگرد
مقدمه

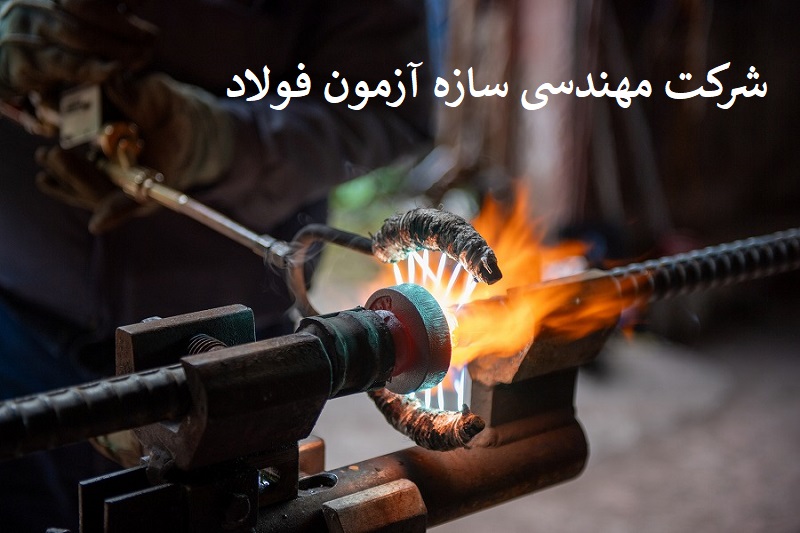

جوشکاری فورجینگ سر به سر میلگرد یکی از روشهای پیشرفته و پرکاربرد در اتصال میلگردها در پروژه‌های عمرانی و ساختمانی است. این فرآیند با استفاده از گرمایش و فشار هم‌زمان، منجر به یک اتصال یکپارچه با استحکام بالا می‌شود.
با توجه به اهمیت کیفیت در اتصالات سازه‌ای، رعایت دقیق مراحل اجرایی و الزامات فنی این دستورالعمل، نقش حیاتی در ایمنی و دوام سازه دارد.
۱. انتخاب پیمانکار واجد صلاحیت
برای اطمینان از اجرای صحیح جوشکاری فورجینگ، پیمانکار باید شرایط زیر را داشته باشد:
الف) گواهینامه آموزش اپراتوری
- صادر شده از مراکز آموزش فنی و حرفه‌ای معتبر (آموزشگاه فنی و حرفع ای اتصال جوش)
- شامل شماره سریال ردیابی، تاریخ صدور و اعتبار، لیبل هولوگرام، عکس اپراتور، اطلاعات آموزشگاه و پایه مجاز جوشکاری
نکته : اجرای جوش صرفاً توسط اپراتور دارای این گواهینامه مجاز است
ب) گواهینامه عضویت در انجمن صنفی جوشکاران فورجینگ شسر به سر میلگرد استان تهران
- دارای شماره سریال، مهر انجمن و تاریخ اعتبار
- این مدرک نشان‌دهنده اعتبار و سابقه حرفه‌ای اپراتور فورجینگ می باشد.
ج) گواهینامه کالیبراسیون دستگاه و تجهیزات
- صادره از شرکت بازرسی فنی تخصصی در زمینه جوشکاری فورجینگ ( شرکت مهندسی سازه آزمون فولاد)
- حاوی شماره سریال، تاریخ اعتبار، نام مالک دستگاه و مهر شرکت بازرسی
د) بیمه‌نامه معتبر مسئولیت
- جدا از بیمه کارگاهی کارفرما
- با پوشش کامل حوادث مرتبط با عملیات فورجینگ و کار در ارتفاع
۲. مراحل اجرای جوشکاری فورجینگ سر به سر میلگرد
۲-۱. استعلام اولیه
اطلاعات لازم برای استعلام صحیح عبارتند از :
- سایز میلگردها
- تعداد میلگردها
- طول ریشه باقی‌مانده
- محل دقیق کار در پروژه
- آدرس پروژه
- طول میلگردهای مورد جوش
- شرایط ویژه (کار در ارتفاع، فضاهای محدود و ...)
۲-۲. عقد قرارداد
- پیمانکار باید اصل و کپی مدارک صلاحیت (گواهینامه اپراتوری، عضویت انجمن، کالیبراسیون، بیمه‌نامه) را ارائه دهد.
- استفاده از نمونه قرارداد رسمی انجمن توصیه می‌شود.
۲-۳. انتقال تجهیزات
- انتقال کپسول‌های گاز اکسیژن و استیلن حداکثر یک روز پیش از شروع کار به درب کارگاه
- رعایت الزامات ایمنی حمل و نگهداری کپسول‌های گاز
۲-۴. اجرای عملیات
- تحویل برق و میلگرد خام به پیمانکار ۲۴ ساعت پیش از شروع کار
- برشکاری در محیط خشک و به تعداد محدود (۵۰ تا ۱۰۰ عدد) برای جلوگیری از زنگ‌زدگی و اکسیداسیون میلگرد
- تمیزکاری محل جوش (۱۰ سانتی‌متر اطراف) از هرگونه آلودگی چربی و بتن و زنگ زدگی
- جوشکاری بدون نیاز به پیش‌گرم یا پس‌گرم می باشد
- جلوگیری از اعمال ضربه یا تنش به میلگردهای تازه جوش شده یلافاصله پس از اتمام جوش
- در صورت بروز ایراد یا توقف ناگهانی فرآیند، میلگرد باید بریده و مجدداً جوش شود
۲-۵. اتمام کار و تحویل
- تخلیه تجهیزات و ابزار کار پیمانکار و تحویل محل کار به کارفرما
- تسویه حساب قبل از اتمام و تخلیه کارگاه طبق شرایط قرارداد
۳. کنترل کیفیت و آزمایش‌های جوش فورجینگ
۳-۱. تست مخرب
- بررسی مقاومت کششی و شکست مقطع جوش در تست های کشش و خمش نود درجه در آزمایشگاه معتبر
- از هر سایز میلگرد حداقل ۳ نمونه جهت هر آزمایش لازم است
۳-۲. تست غیر مخرب
- روشهای اولتراسونیک با استفاده از دستگاه التراسونیک مخصوص فورجینگ و بازرس متخصص فورجینگ
- ارزیابی هم‌محوری و هم‌راستایی و ایرادات ظاهری جوش توسط بازرس متخصص فورجینگ
- هزینه تست‌ها بر عهده کارفرما است و در صورت رد نتایج، هزینه و مسئولیت کامل بر عهده پیمانکار خواهد بود.
نکته : تست مایعات نافذ یا تست PT به خاطر وجود ترک های سطحی بر روی میلگرد حین فرآیند تولید تست صحیحی برای جوشکاری فورجینگ نمی باشد.
۴. نکات ایمنی و الزامات قانونی جوشکاری فورجینگ میلگرد
- استفاده از لوازم حفاظت فردی شامل عینک جوشکاری، دستکش نخی کنفی، عینک ایمنی برشکاری و لباس کار کتان
- ممنوعیت کار توسط افراد فاقد صلاحیت و بدون گواهینامه و بدون بیمه
- رعایت کامل دستورالعمل‌های ایمنی کار در ارتفاع و کار با گازهای تحت فشار
۵. ضمانت‌نامه و گارانتی
- پیمانکار موظف به ارائه ضمانت‌نامه و تاییدیه کتبی کیفیت جوشها مطابق با استاندارد ملی و الزامات انجمن صنفی جوشکاران فورجینگ سر به سر میلگرد است.
چگونه می‌توان از صحت کالیبراسیون دستگاه جوشکاری فورجینگ اطمینان حاصل کرد؟
کالیبراسیون تجهیزات فورجینگ باید توسط یک شرکت بازرسی فنی تخصصی و دارای مجوز رسمی مانند شرکت مهندسی سازه آزمون فولاد انجام شود. این فرآیند شامل بررسی دقیق عملکرد دستگاه، صحت فشار و دمای اعمالی، و صدور گواهینامه معتبر با شماره سریال و مهر رسمی است. برای استعلام یا رزرو خدمات کالیبراسیون می‌توانید با ما تماس بگیرید.
بهترین روش آزمایش کیفیت جوشکاری فورجینگ میلگرد چیست؟
ترکیب تست مخرب (کشش و خمش ۹۰ درجه) و تست غیرمخرب اولتراسونیک دقیق‌ترین ارزیابی را ارائه می‌دهد. انجام این تست‌ها در آزمایشگاه‌های تخصصی تحت نظارت بازرسان مجرب، مانند آزمایشگاه سازه آزمون فولاد، موجب اطمینان از انطباق نتایج با استاندارد ملی می‌شود. برای هماهنگی انجام آزمایش‌ها کافی است با واحد فنی ما در تماس باشید.
چرا تست PT (مایعات نافذ) برای جوشکاری فورجینگ میلگرد توصیه نمیشود؟
به دلیل وجود ترکهای سطحی ذاتی روی میلگرد ناشی از فرآیند تولید، تست PT میتواند نتایج کاذب ارائه دهد. روشهای تخصصی مانند اولتراسونیک یا تست مخرب، که در مجموعه سازه آزمون فولاد ارائه میشوند، دقت بالاتری در شناسایی ایرادات واقعی جوش دارند. برای مشاوره رایگان در انتخاب روش تست مناسب با کارشناسان ما صحبت کنید.
در صورت رد نتایج آزمایش جوشکاری فورجینگ، چه اقدامی باید انجام داد؟
در صورت عدم پذیرش نتایج، پیمانکار موظف به اصلاح کامل جوشها و تکرار آزمایش تحت نظارت یک آزمایشگاه معتبر است. سازه آزمون فولاد با ارائه گزارشهای مستند و کارشناسی، به کارفرمایان کمک میکند تا ایرادات شناسایی و برطرف شوند. برای بررسی فوری پروژه خود همین امروز تماس بگیرید.
